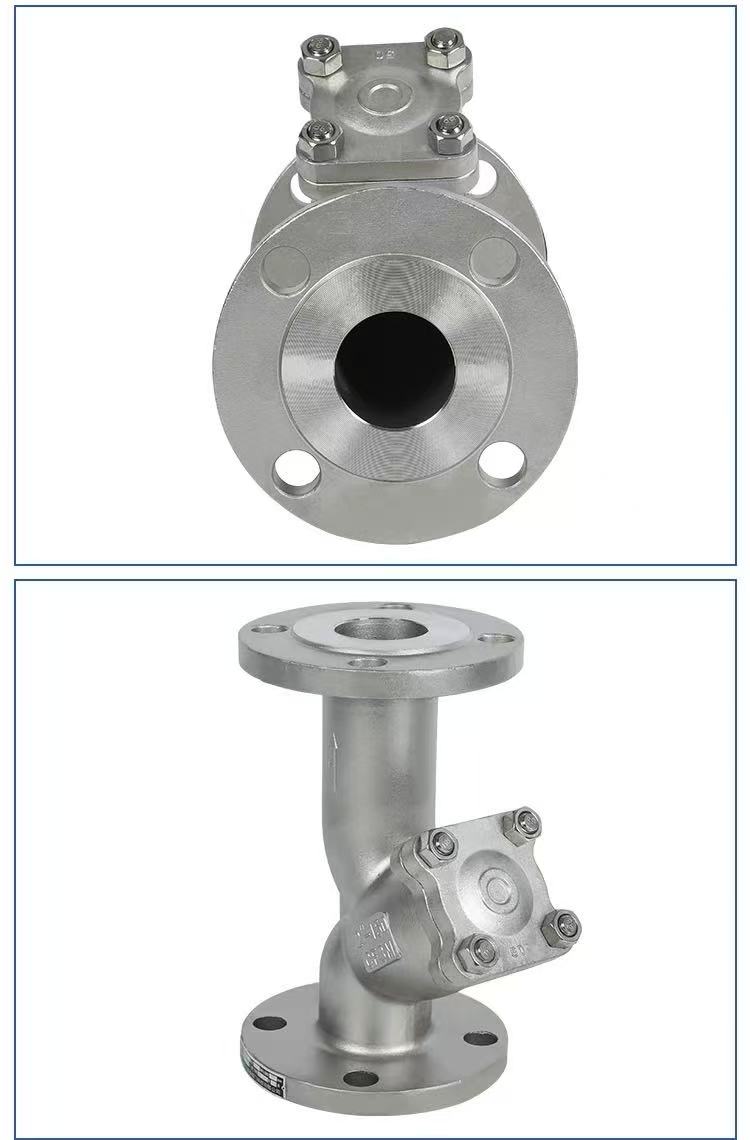

Filtru tat-tip Y tal-Fanġ Standard Amerikan

Prinċipju ta' Ħidma

Il-Filtru tat-tip Y tal-Fange Standard Amerikan integrat tal-fabbrika Shenchi jaħdem fuq il-prinċipju tal-interċettazzjoni tal-iskrin tal-filtru. Il-medju jidħol fid-djar mit-tarf tad-daħla u jgħaddi mill-iskrin tal-filtru ġewwa l-istruttura f'forma ta 'Y. L-impuritajiet solidi huma mblukkati ġewwa l-iskrin tal-filtru, filwaqt li l-mezz nadif jgħaddi u joħroġ mit-tarf tal-ħruġ. L-erja totali tal-iskrin tal-filtru hija 3-4 darbiet iż-żona trasversali tal-pajp, li tirriżulta f'reżistenza baxxa u fluss mgħaġġel. Għall-iskular, ħoll il-plagg tal-qiegħ jew neħħi l-għatu tal-flanġ, oħroġ l-iskrin tal-filtru, naddafha, u mbagħad installah mill-ġdid. Il-korp ewlieni huwa magħmul minn materjali WCB, SUS304 (CF8), jew SUS316L (CF3M), bl-użu ta 'proċess ta' ikkastjar integrat, li jirriżulta f'akkomodazzjoni mingħajr saldatura u reżistenza tal-pressjoni affidabbli. Il-prodotti Shenchi huma adattati għall-filtrazzjoni tal-impurità f'pipelines użati fl-industriji taż-żejt, kimiċi u trattament tal-ilma.

Parametri tal-Prodott

Isem tal-Prodott: Filtru tat-tip Y tal-Fanġ Standard Amerikan	Speċifikazzjonijiet: (1/8"-4") DN6-DN100Speċifikazzjonijiet: (1/8"-4") DN6-DN100
Pressjoni Nominali: PN16	Materjal tal-Korp: WCB, SUS304 (CF8), SUS316L (CF3M)
Standards: ANSI, BS, DIN, ISO, JIS	Temperatura Applikabbli: -20℃ ~ +150℃ (normali), sa +350℃ (tip ta 'temperatura għolja), sa -196℃ (tip ta' temperatura baxxa)
Materjal tal-metall intern: WCB, SUS304 (CF8), SUS316L (CF3M)	Temperatura medja: Temperatura għolja, temperatura baxxa, temperatura medja, temperatura normali
Metodu ta 'Tħaddim: Manwal	Siġilli: EPDM, PPL
Metodu ta 'konnessjoni: Konnessjoni tal-flanġ	Applikazzjonijiet: Ilma, arja, gass, żejt, likwidi, eċċ.
Oriġini: iċ-Ċina	Kampjun: Kampjuni disponibbli

Punti ewlenin għall-installazzjoni

Konferma tad-direzzjoni, allinjament u issikkar tal-flanġ, u appoġġ u protezzjoni tal-pipeline.

Meta tinstalla Shenchi American Standard Flange Y-type Filters, oqgħod attent għal tliet punti ewlenin: L-ewwel, ikkonferma d-direzzjoni tal-fluss. Il-vleġġa fuq il-korp tal-valv għandha tkun allinjata mad-direzzjoni tal-fluss medju, u l-iskrin tal-filtru għandu jkun installat iħares 'l isfel biex jiffaċilita l-issetiljar tal-impurità. It-tieni, tiżgura l-allinjament u l-issikkar tal-flanġ. L-uċuħ tal-flanġ għandhom ikunu paralleli u konċentriċi, is-siegla ċċentrata, u l-boltijiet issikkati djagonalment fi stadji biex tiġi evitata d-deformazzjoni tal-qoxra. It-tielet, ipprovdi appoġġ tal-pipeline u protezzjoni minn qabel il-filtru. Il-filtru m'għandux iġorr il-piż tal-pipeline; il-pipeline għandu jitnaddaf qabel l-installazzjoni biex jitneħħew partiċelli kbar. Shenchi jipprovdi struzzjonijiet ta 'installazzjoni dettaljati, jappoġġja l-adattament ODM/OEM, u d-daqs tal-malji tal-filtru jista' jiġi aġġustat kif meħtieġ biex jiżgura tħaddim stabbli fit-tul tal-filtru.

Sustanzi iffiltrati b'mod effettiv

Il-filtri tat-tip Y tal-flanġ standard ta 'Shenchi ASME primarjament jiffiltraw materja sospiża solida fil-midja tal-pipeline. Dan jinkludi: gagazza tal-iwweldjar, lima tal-ħadid, u residwu tas-sadid mill-iwweldjar tal-pipeline; ramel, ħamrija, fibri tal-qanneb, u residwu tas-siġillanti li jkun fadal mill-kostruzzjoni; materja partikulata, kristalli, u sedimenti li jinġarru mill-midja nnifisha; skala tas-sadid u frammenti tal-iskala mill-ħajt ta 'ġewwa li qed jixjieħ u li jitqaxxar tal-pipeline; u ċana tal-metall u impuritajiet oħra fiż-żejt lubrikanti. Il-preċiżjoni tal-filtrazzjoni tista 'tagħżel minn 50-300 malja, skont l-indafa meħtieġa tal-midja. Magħmul fiċ-Ċina, il-filtri tat-tip Y tal-flanġ standard ASME huma magħmula minn materjali WCB, SUS304, u SUS316L, li joffru reżistenza għall-korrużjoni u adattabilità għal diversi midja.

Sustanzi Mhux Adattati għall-Filtrazzjoni

Il-filtri tat-tip Y tal-flanġ Shenchi ASME B mhumiex adattati għall-iffiltrar tas-sustanzi li ġejjin: kimiċi maħlula fil-medju (bħal melħ fis-salmura, aċidi u alkali f'soluzzjonijiet); Emulsjonijiet taż-żejt-ilma; Pejsts jew kollojdi viskużi; impuritajiet rotob fibrużi (li jistgħu jippenetraw jew jdawru madwar l-iskrin tal-filtru); u kontaminanti gassużi fil-midja gassuża. Għal dawn il-midja, għandhom jintgħażlu tipi oħra ta 'filtri. Meta tbiegħ filtri tat-tip Y tal-flanġ ASME B, Shenchi se tikkonferma l-karatteristiċi tal-midja mal-klijent biex tevita għażla żbaljata. Il-filtri tat-tip Y tal-flanġ ASME B b'listi tal-prezzijiet jinkludu linji gwida dettaljati tal-għażla.
