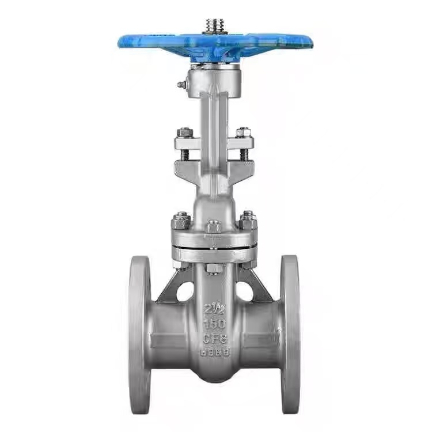

Standard Amerikan Rising Stem Flanged Gate Valve

Prinċipju ta 'Ħidma ta' ASME Rising Stem Flanged Gate Valve

Meta l-operatur idawwar ir-rota tal-idejn, ir-rota tal-idejn issuq iz-zokk tal-valv biex idur. Il-ħajta trapezojdali fit-tarf ta 'fuq taz-zokk tal-valv jinvolvi ruħu mal-ġewż ta' zokk tal-valv, u jikkonverti l-moviment rotazzjonali f'moviment lineari assjali. Peress li z-zokk tal-valv u l-bieb huma konnessi, iz-zokk tal-valv se jsuq il-bieb biex jitla 'jew jinżel flimkien.

Biex tiftaħ il-valv, dawwar ir-rota tal-idejn kontra l-arloġġ. Iz-zokk tal-valv imexxi l-bieb biex jimxi 'l fuq f'moviment lineari, u jikkawża li l-bieb jinżel mis-sedil tal-valv. Meta l-bieb jitla 'għal għoli ugwali għad-doppju tad-dijametru nominali tal-valv, il-passaġġ tal-fluwidu huwa kompletament mhux ostakolat, u l-valv ikun fil-pożizzjoni kompletament miftuħa. Waqt it-tħaddim, l-handwheel huwa tipikament imdawwar fil-pożizzjoni fejn ma jistax jiġi mdawwar aktar, u mbagħad imdawwar lura nofs dawra għal dawra waħda biex tinkiseb il-pożizzjoni miftuħa għal kollox, u ma tħallix li s-zokk tal-valv jissakkar minħabba bidliet fit-temperatura.

Biex tagħlaq il-valv, dawwar ir-rota tal-idejn lejn l-arloġġ. Iċ-zokk tal-valv imexxi l-bieb biex jimxi 'l isfel f'moviment lineari, u jikkawża li l-grada tagħfas kontra s-sedil tal-valv. It-torque applikat mill-handwheel jiġġenera forza ta 'siġillar sfurzata, u l-pressjoni tal-medju fil-pipeline tagħfas ukoll il-bieb kontra s-sedil l-ieħor tal-valv, li jiffurmaw effett ta' awto-issiġillar. Din l-azzjoni doppja tiżgura tnixxija żero meta magħluqa.

Il-karatteristika ewlenija ta 'valv tal-bieb ta' zokk li qed jogħlew hija li z-zokk tal-valv jitla 'u jaqa' b'mod sinkroniku mal-bieb. L-operaturi jistgħu jiddeterminaw viżwalment l-istat miftuħ/magħluq tal-valv billi josservaw it-tul taż-zokk tal-valv li jestendi lil hinn mill-għatu tal-valv — aktar ma jestendi z-zokk, iktar ikun wiesa 'l-valv; meta z-zokk ikun kompletament miġbud, il-valv jingħalaq.

Huwa partikolarment importanti li wieħed jinnota li ASME (Standard Amerikan) valvoli tal-bieb tal-flanġ li jogħlew iz-zokk jistgħu jintużaw biss f'pożizzjonijiet kompletament miftuħa jew magħluqa għal kollox u ma jistgħux jintużaw bħala valvi ta 'kontroll. Jekk jitħalla f'pożizzjoni parzjalment miftuħa għal perjodu estiż, il-mezz li jiċċirkola b'veloċità għolja se jnaqqar l-uċuħ tas-siġillar, u jikkawża xedd fuq il-bieb u s-sedil, u finalment iwassal għal tnixxija tal-valv. Barra minn hekk, il-mezz jista 'jiċċirkola minn kull naħa tal-valv tal-bieb f'kull direzzjoni, u jelimina l-ħtieġa li tiġi kkunsidrata d-direzzjoni tal-fluss waqt l-installazzjoni u tiffaċilita t-tqassim tas-sit.

Parametri tal-Prodott

Reżistenza għal Temperatura Għolja u Pressjoni Għolja

Shenchi ASME Standard Rising Stem Flanged Gate Valves jiftaħar żewġ vantaġġi tal-prestazzjoni tal-qalba: reżistenza għat-temperatura għolja u reżistenza għall-pressjoni għolja. Materjal WCB jista 'jiflaħ temperaturi sa 425 ℃, filwaqt li l-istainless steel huwa adattat għal firxa usa' ta 'temperatura. Klassi 150 pressjoni klassifikazzjoni, pressjoni operattiva tilħaq 1.9MPa f'temperatura tal-kamra, li taqbeż l-istandard PN16. Is-siġilli huma disponibbli f'tipi PPL reżistenti għal temperatura għolja jew EPDM reżistenti għall-ilma. Magħmul fiċ-Ċina, Shenchi jimplimenta kontroll komprensiv tal-kwalità mill-materja prima sal-prodotti lesti, li jiżgura tħaddim stabbli fit-tul taħt kundizzjonijiet ta 'temperatura għolja u pressjoni għolja.

Prestazzjoni affidabbli ta 'pressjoni għolja li taqbeż l-istandards tal-Klassi 150

L-istandard ASME B16.10 ta 'Shenchi tal-valv tal-bieb tal-flanġ taż-zokk li jogħlew jiftaħar reżistenza affidabbli ta' pressjoni għolja. Il-konnessjoni tal-flanġ tikkonforma mal-istandards ASME B16.10, b'boltijiet issikkati b'mod uniformi u distribuzzjoni uniformi tal-pressjoni fuq is-siegli. Il-klassifikazzjoni tal-Klassi 150 toffri pressjoni tax-xogħol ta '1.9 MPa f'temperatura tal-kamra, b'marġini ta' pressjoni mkejla biżżejjed. Il-ħxuna tal-ħajt tal-korp tal-valv hija ddisinjata skont l-istandards ASME, li taqbeż l-istandards nazzjonali għal sigurtà msaħħa. Shenchi joffri valvi tal-bieb tal-ħanek tal-flanġ tal-istandard ASME skontati; xiri bl-ingrossa jikkwalifika għal roħs u jiżgura tħaddim stabbli fit-tul taħt kundizzjonijiet ta 'pressjoni għolja.

Akkwist Dirett tal-Fabbrika u Appoġġ għall-Personalizzazzjoni tal-OEM

Shenchi, bħala fornitur ta 'valvi tal-bieb tal-flanġ taż-zokk li jogħlew ASME (Standard Amerikan), joffri servizzi ta' teħid ta 'kampjuni. Noffru valvi tal-bieb tal-flanġ tal-flanġ tal-istamina li jogħlew ASME bi prezzijiet trasparenti tal-fabbrika, u neliminaw il-markups tal-pitkala. Aħna nappoġġjaw l-adattament tal-ODM u l-OEM; materjali, dijametri, standards tal-flanġ, u metodi operattivi kollha jistgħu jiġu aġġustati għall-bżonnijiet tiegħek. Il-valvoli tal-bieb tal-flanġ tal-flanġ taż-zokk li qed jogħlew ASME tagħna huma faċli biex jinżammu, bi struttura sempliċi u spejjeż ta 'manutenzjoni baxxi. Magħmula fiċ-Ċina, il-valvi tal-bieb tal-flanġ tal-flanġ ta 'Shenchi ASME li jogħlew huma affidabbli fil-kwalità u għandhom ħinijiet ta' kunsinna stabbli. Il-klijenti globali huma mistiedna jikkuntattjaw lil Shenchi għal parametri tekniċi dettaljati u l-aħħar kwotazzjonijiet preferenzjali.
