Konnettur tal-Pajp tal-Ilma tal-Pagoda tat-Tip L

Tipi ta' prodotti

Bħala manifattur Ċiniż professjonali ta 'L-Type Pagoda Water Pipe Connectors, Shenchi joffri żewġ tipi ta' prodotti primarji:

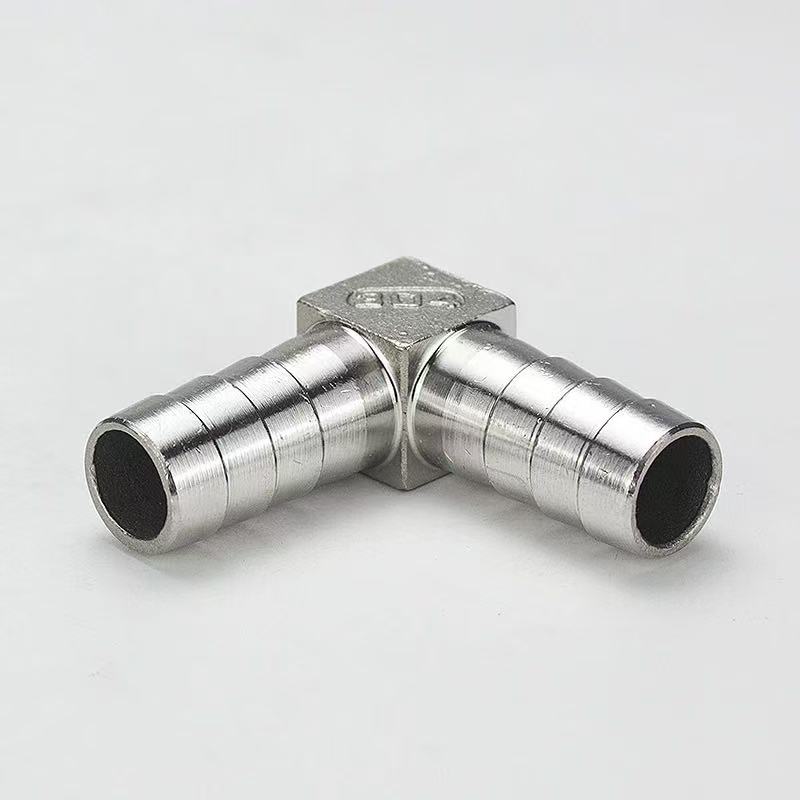

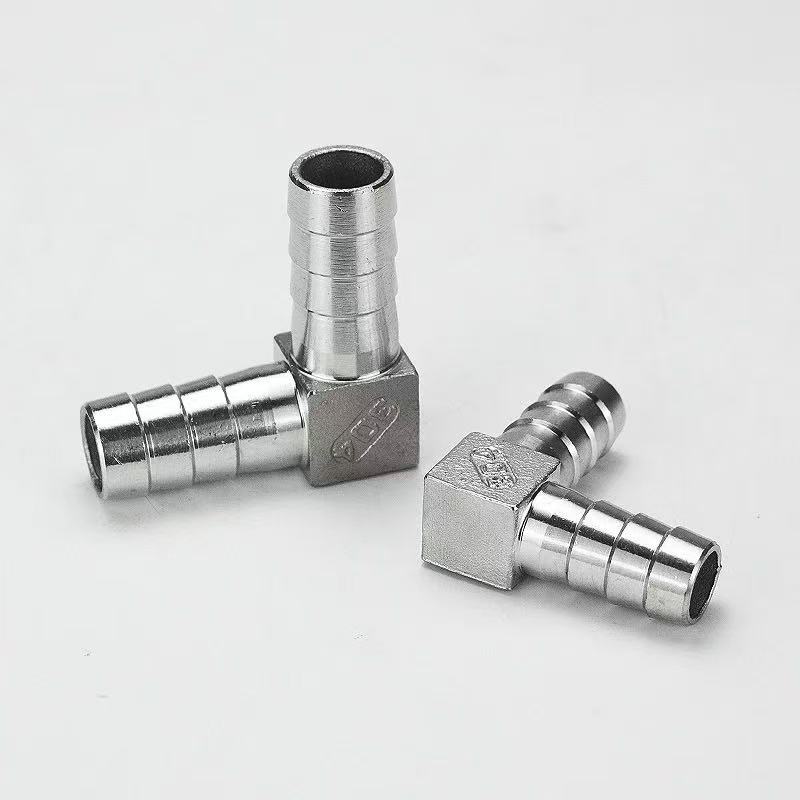

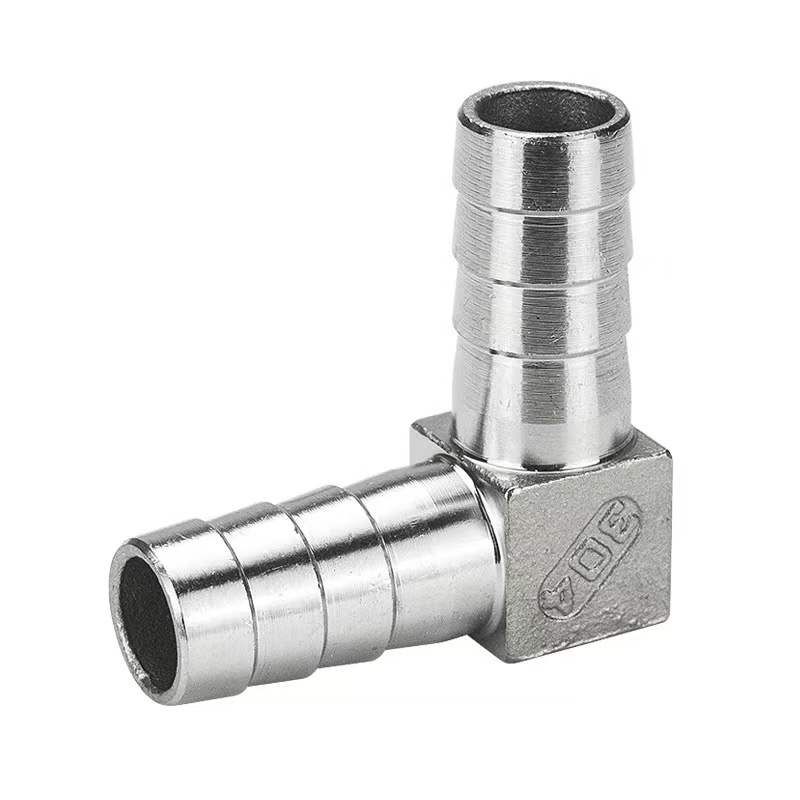

Konnettur tal-Pipe tal-Ilma tal-Pagoda tat-Tip L: Iż-żewġt itruf għandhom struttura ta 'pagoda imxewwek, iddisinjata biex toħloq konnessjoni direzzjonali ta' 90 grad bejn żewġ pajpijiet flessibbli.

L-Type Male Threaded Pagoda Konnettur: Tarf wieħed għandu struttura ta 'pagoda imxewwek għall-konnessjoni ma' pajp flessibbli, filwaqt li t-tarf l-ieħor fih ħjut esterni (maskili), iddisinjati biex joħolqu konnessjoni direzzjonali ta '90 grad bejn pajp u biċċa tagħmir b'port intern (femminili) bil-kamin.

Iż-żewġ tipi għandhom disinn angolat ta '90 grad bi speċifikazzjonijiet identiċi għat-truf tal-pagoda imxewwek. Huma disponibbli f'għażla ta 'materjali: azzar li ma jissaddadx 304, azzar li ma jissaddadx 316L, jew ram. Id-distinzjoni ewlenija tinsab fil-metodu ta 'konnessjoni: l-ewwel jiffaċilita konnessjoni diretta minn pajp għal pajp, filwaqt li l-aħħar jiffaċilita konnessjoni tranżizzjonali bejn pajp u biċċa tagħmir, u b'hekk joffri għażliet ta' għażla flessibbli biex ikunu adattati għal diversi xenarji ta 'installazzjoni.

X'inhi d-differenza bejn il-Konnettur tal-Pajp tal-Ilma tal-Pagoda tat-Tip L u l-Konnettur tal-Pagoda tal-Pagoda tal-Kamin Male tat-Tip L?

Differenza tal-qalba: Il-Konnettur tal-Pipe tal-Ilma tal-Pagoda tat-Tip Shenchi L-karatteristiċi ta 'interface b'żewġt itruf (iż-żewġt itruf huma irjus tal-pagoda imxewwek, iddisinjati biex jgħaqqdu direttament ma' pajpijiet flessibbli). Il-Konnettur tal-Pagoda Male Threaded tat-Tip L għandu ħajt estern fuq tarf wieħed u pagoda imxewwek fuq in-naħa l-oħra, iddisinjat biex jgħaqqad pajp flessibbli ma 'pajp riġidu jew korp tal-valv b'ħjut interni. Shenchi’s prestazzjoni għolja L-Tip Pagoda Ilma Pipe Konnetturi huma falsifikati minn ram jew 304/316L stainless steel; l-istruttura ta 'angolu rett ta' 90 grad tagħhom hija ideali għar-ridirezzjoni tal-pipelines. Id-disinn ta 'barb doppju jiżgura qabda stretta u sigura—speċjalment meta mqabbla ma 'klampi tal-manka—biex jipprevjenu distakkament u tnixxija. Dawn il-fittings joffru reżistenza eċċellenti għall-pressjoni, il-korrużjoni u t-tixjiħ. Il-varjant ta 'l-istainless steel 316L huwa adattat speċifikament għal ambjenti korrużivi ħafna, bħal dawk li jinvolvu ilma baħar jew ipproċessar kimiku. Faċli biex jiġu installati, dawn il-fittings huma ideali għal konnessjonijiet ta 'pajp ta' pressjoni baxxa fil-plaming, sistemi pnewmatiċi, u applikazzjonijiet ta 'fluwidu industrijali, li joffru stabbiltà u durabilità eċċezzjonali.

Speċifikazzjonijiet tal-Prodott

Istruzzjonijiet għall-installazzjoni

Il-Konnettur tal-Pipe tal-Ilma tal-Pagoda tat-Tip L-marka Shenchi, manifatturat skont standards nazzjonali, huwa faċli biex jiġi installat. Li ssegwi l-passi hawn taħt tiżgura konnessjoni affidabbli:

Pass 1: Qtugħ tal-manka

Uża qtugħ tal-manka speċjalizzat biex tnaqqas it-tarf tal-pajp b'mod kwadru u ċatt, tevita qatgħat angolati jew burrs, biex tiżgura li twaħħal perfettament kontra l-barbs tal-pagoda. Għal pajpijiet mmaljati jew rinfurzati, huwa rrakkomandat li tuża metodu ta 'qtugħ bis-sħana biex tissiġilla t-truf u tevita t-tifrik.

Pass 2: Konnessjoni tat-Tmiem tal-Pagoda

Daħħal il-pajp vertikalment fuq it-tarf tal-pagoda sakemm il-wiċċ tal-pajp jagħmel kuntatt mal-bażi tat-twaħħil tal-pagoda. Il-barbs tal-pagoda għandhom disinn imfassla li joħloq ċrieki tas-siġillar multipli ladarba l-pajp jiddaħħal. Għal applikazzjonijiet ta 'pressjoni għolja, waħħal il-konnessjoni billi tuża clamp tal-pajp tal-istainless steel jew klipp tar-rebbiegħa; il-morsa għandha tkun pożizzjonata bejn it-tieni u t-tielet barbs tal-pagoda.

Pass 3: Konnessjoni ta 'Tmiem bil-kamin

Agħżel il-metodu ta 'siġillar xieraq għat-tarf bil-kamin ibbażat fuq l-ispeċifikazzjonijiet tiegħu: G-threads (ħjut tal-pajpijiet paralleli) jeħtieġu siegla tal-gomma jew tar-ram għas-siġillar; NPT jew R-threads (ħjut tal-pajpijiet għax-xejn) jeħtieġu tgeżwir ta '3-5 dawriet ta' tejp tas-siġill tal-ħajt PTFE qabel ma jissikkaw. Meta tissikka, applika l-wrench mal-korp eżagonali tat-twaħħil biex tevita li t-torque jiġi trażmess lejn il-punt tal-konnessjoni tal-pajp.

Pass 4: Ittestjar tal-Pressjoni

Mat-tlestija tal-installazzjoni, wettaq test tal-pressjoni statika f'1.5 darbiet il-pressjoni tax-xogħol tas-sistema. Jekk ma jiġi osservat l-ebda tnixxija wara li tinżamm din il-pressjoni għal 3 minuti, l-assemblaġġ ikun lest għall-użu. Il-proċedura ta 'installazzjoni għall-Konnettur tal-Pagoda Male Threaded korrispondenti tat-Tip L f'din is-serje hija identika — li ​​tvarja biss fit-tip tal-ħajt — li ​​tippermetti għażla flessibbli bbażata fuq ir-rekwiżiti speċifiċi tal-interface.

Oqsma ta' Applikazzjoni

1. Tagħmir għat-Trattament tal-Ilma

Il-Konnettur tal-Pipe tal-Ilma tal-Pagoda tat-Tip L huwa ddisinjat għal konnessjonijiet direzzjonali ta '90 grad bejn tubi PE u PU f'purifikaturi tal-ilma, softeners tal-ilma, u sistemi RO (Reverse Osmosis). Meta manifatturat minn azzar li ma jissaddadx 316L, jissodisfa r-rekwiżiti sanitarji ta 'grad ta' l-ikel. Konnettur tal-Pagoda Male Threaded Kumplimentari tat-Tip L fi ħdan l-istess serje huwa disponibbli għal applikazzjonijiet fejn l-interface tat-tagħmir ikollu ħajt intern (femminili).

2. Sistemi ta' Awtomazzjoni Pnewmatiċi

Użat għal rotot ta 'tubi pnewmatiċi f'kompressuri ta' l-arja, manifolds ta 'valvi pnewmatiċi, u linji ta' assemblaġġ awtomatizzati. L-istruttura f'forma ta 'L tagħha tikkonserva l-ispazju tat-tagħmir intern, filwaqt li l-kompatibilità ma' kollets li jgħaqqdu malajr tiffaċilita l-assemblaġġ, iż-żarmar u l-manutenzjoni rapidi.

3. Oġġetti Sanitarji u Appliances tad-Dar

Tgħaqqad pajpijiet tad-dħul tal-ilma għal toilets intelliġenti, magni tal-ħasil tal-platti, magni tal-ħasil, u apparat simili. Meta mibni mir-ram, il-Konnettur tal-Pipe tal-Ilma tal-Pagoda tat-Tip L joffri konduttività termali eċċellenti, li jagħmilha adattata għal linji tal-ilma sħun. Il-Konnettur tal-Pagoda Male Threaded tat-Tip L huwa ddisinjat biex jakkomoda firxa usa 'ta' standards ta 'interface misjuba f'tagħmir importat.

4. Sistemi ta 'Tkessiħ u Lubrikazzjoni Industrijali

Applikata f'linji ta 'tkessiħ ta' għodda tal-magni u sistemi ta 'lubrikazzjoni idrawlika. Il-kostruzzjoni tal-istainless steel tipprovdi reżistenza għall-korrużjoni superjuri, li tippermetti prestazzjoni affidabbli f'ambjenti eżiġenti li jinvolvu ċpar taż-żejt, fluwidi tal-qtugħ, u kundizzjonijiet operattivi kumplessi simili.
