Gwida għall-Fittings tal-pajpijiet

Fin-netwerk vast ta 'pajpijiet li jwassal ilma, gass, u kontroll lid-dinja moderna tagħna, l-attenzjoni ta' spiss taqa 'fuq il-pajpijiet infushom jew il-valvi li jikkmandaw il-fluss. Madankollu, il-veru faċilitaturi ta 'sistemi kumplessi, funzjonali, u affidabbli huma l-umlifittings tal-pajpijiet. Dawn il-komponenti vitali huma l-konnetturi, id-diretturi, u l-adapters li jittrasformaw tulijiet dritti ta 'pajp f'ċirkwiti bi skop. Il-fehim tat-tipi, il-funzjonijiet u l-kriterji tal-għażla tagħhom huwa fundamentali għal kwalunkwe proġett ta 'suċċess għall-immaniġġjar tal-fluwidu jew tal-gass.

Il-Funzjonijiet Ewlenin: Aktar milli Sempliċement Konnessjoni

Fittings jaqdu diversi skopijiet kritiċi lil hinn minn konnessjoni sempliċi:

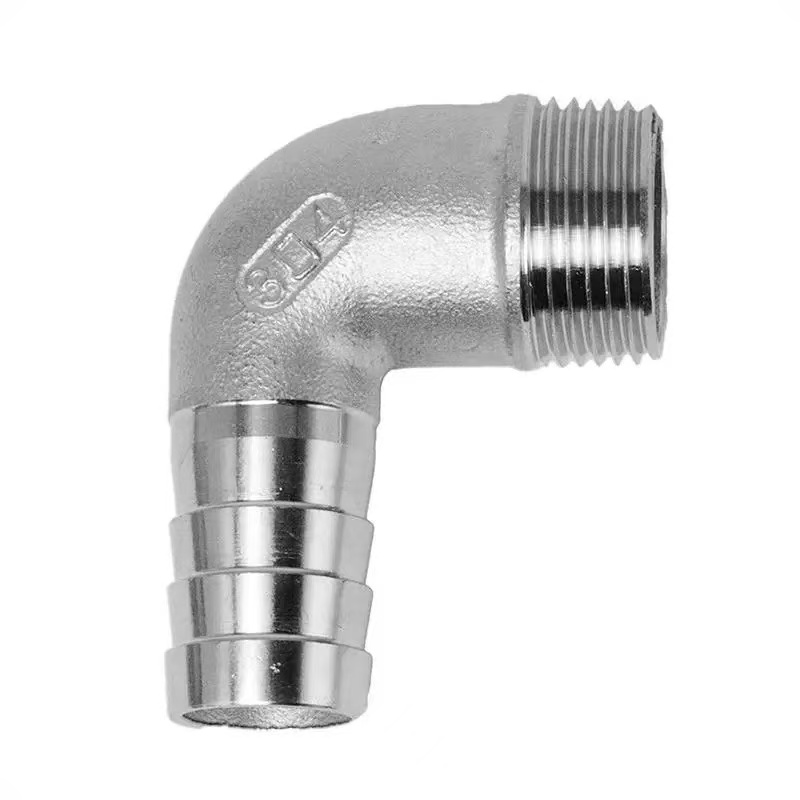

*   Bidla fid-Direzzjoni: Il-minkbejn (tipikament 45° jew 90°) jerġgħu jidderieġu l-pajpijiet madwar ostakli jew tul kontorni strutturali.

*   Diviżjoni jew Kombinazzjoni tal-Fluss: Tees u Crosses jaqsmu fluss wieħed f'diversi fergħat jew jgħaqqdu flussi multipli f'wieħed.

*   Adattament tad-Daqs: Reducers u Bushings jgħaqqdu pajpijiet ta 'dijametri differenti bla xkiel.

*   Estensjoni tal-Linja: Il-couplings jingħaqdu żewġ pajpijiet tal-istess daqs f'ġirja dritta.

*   Ħolqien tal-Port: Il-Bżieżel u s-Sruġ jipprovdu punti ta' aċċess għal viti, gauges, jew linji awżiljarji.

*   Terminazzjoni: Tappijiet u Tappijiet jissiġillaw it-tarf ta' pajp, jew b'mod permanenti jew temporanju.

Attributi Ewlenin: Materjal, Konnessjoni, u Disinn

L-għażla taċ-ċappetti tat-twaħħil it-tajbin fuq tliet attributi primarji:

1.  Materjal: It-twaħħil għandu jkun kompatibbli kemm mal-materjal tal-pajp kif ukoll mal-mezz (fluwidu/gass) li se jġorr.

   *   Ram u Brass: Eċċellenti għall-ilma tax-xorb, tisħin, u xi applikazzjonijiet tal-gass. Jirreżisti l-korrużjoni u huwa faċli biex jiġi installat permezz ta 'issaldjar jew press-fit.

   *   Azzar tal-Karbonju u Azzar li ma jsaddadx: L-istandard għal applikazzjonijiet industrijali, bi pressjoni għolja u b'temperatura għolja (fwar, żejt, kimiċi). Joffri saħħa superjuri. Stainless jipprovdi reżistenza mtejba għall-korrużjoni.

   *   PVC, CPVC, u PEX: Dominanti fil-plaming moderni, irrigazzjoni, u linji kimiċi bi pressjoni baxxa. Ħfief, reżistenti għall-korrużjoni, u ħafna drabi jużaw konnessjonijiet tal-welding tas-solvent (PVC) jew tal-istampa/crimp (PEX).

   *   Ħadid malleabbli: Magħruf għall-ebusija tiegħu f'konfigurazzjonijiet bil-kamin, użat komunement f'linji tal-gass heavy-duty u idrawliċi.

2.  Metodu ta' Konnessjoni: Dan jiddefinixxi kif il-fitting jgħaqqad mal-pajp.

   *   Kamin (Invitati): Il-metodu klassiku u versatili li juża ħjut għax-xejn (NPT). Ideali għal sistemi ta 'manutenzjoni tqal, modifiki fuq il-post, u konnessjonijiet b'saħħithom fejn jista' jkun meħtieġ iż-żarmar. Jeħtieġ siġillant għal ġonta li ma tnixxix.

   *   Issaldjat/Brazed (Socket Weld): Primarjament għar-ram u l-azzar. Joħloq ġonta permanenti, lixxa, u affidabbli ħafna billi jdub metall tal-mili fid-distakk bejn is-sokit tat-twaħħil u l-pajp. Essenzjali għal plumbing ta 'integrità għolja u linji ta' proċess kritiċi.

   *   Press-Fit: Metodu modern li juża għodod speċjalizzati biex jgħaqqad fitting b'O-ring intern fuq pajp. Joffri konnessjoni mgħaġġla, nadifa u affidabbli ħafna mingħajr sħana jew ħjut. Il-kisba ta' adozzjoni rapida f'sistemi ta' plumbing u idroniċi kummerċjali.

   *   Push-to-Connect: L-aktar metodu ta’ installazzjoni sempliċi għal linji temporanji jew aċċessibbli (eż., arja kkompressata, strumentazzjoni). Mekkaniżmu kollet u O-ring jippermetti konnessjoni u rilaxx mingħajr għodda.

   *   Weld tas-Solvent: Użat għal sistemi tal-plastik (PVC/CPVC). Solvent kimiku jdub u jwaħħal il-pajp u jwaħħal f'biċċa waħda monolitika.

3.  Klassifikazzjoni u Standards tal-Pressjoni:Fittings tal-pajpijiethuma manifatturati għal klassijiet ta 'pressjoni speċifiċi (eż., Skeda 40, 80, Klassi 150, 300) u għandhom jilħqu l-istandards tal-industrija (ASTM, ASME, EN). L-għażla ta 'fitting b'rata ta' pressjoni ugwali għal jew taqbeż il-pressjoni operattiva massima tas-sistema mhix negozjabbli għas-sigurtà.

Gwida tal-Għażla: Tqabbil tat-Twaħħil mal-Kompitu

Proċess ta’ għażla loġika jiżgura l-integrità tas-sistema:

1.  Iddefinixxi s-Servizz: Liema fluwidu jew gass? F'liema temperatura u pressjoni? Huwa korrużiv? (eż., Ilma sħun tax-xorb, 80°C, 6 bar).

2.  Agħżel il-Materjal tal-Pajp: Ibbażat fuq il-kundizzjonijiet tas-servizz u l-baġit (eż., Ram).

3.  Agħżel il-Metodu ta' Konnessjoni: Ibbilanċja l-prestazzjoni, il-ħila ta' installazzjoni, u l-ħtiġijiet ta' aċċess futuri (eż., Press-fit għall-veloċità u l-affidabbiltà).

4.  Speċifika t-Tip u d-Daqs tal-Fitting: Iddetermina l-funzjoni meħtieġa (eż., minkeb 90°, 22mm x 22mm).

5.  Ivverifika l-Kompatibbiltà: Kun żgur li l-materjal tat-twaħħil, il-metodu tas-siġillar, u l-klassifikazzjoni tal-pressjoni huma kompletament kompatibbli mal-parametri tal-pajp u tas-sistema magħżula.

Konklużjoni: Il-Fondazzjoni tal-Integrità tas-Sistema

Fittings tal-pajpijiet huma l-punteġġjatura kritika fil-lingwa tas-sistemi tal-pajpijiet. L-għażla u l-installazzjoni korretta tagħhom jiffurmaw il-pedament tal-lonġevità, is-sigurtà u l-effiċjenza tas-sistema. Filwaqt li jistgħu joperaw barra mill-vista, l-ispeċifikazzjoni ta' fittings xierqa ta' kwalità għolja hija waħda mill-aktar deċiżjonijiet ta' impatt li jista' jieħu inġinier, kuntrattur jew installatur. Fiż-żfin ikkomplikat tad-dinamika tal-fluwidu, dawn il-komponenti huma l-imsieħba siekta u soda li jiżguraw li kollox jimxi kif iddisinjat.
