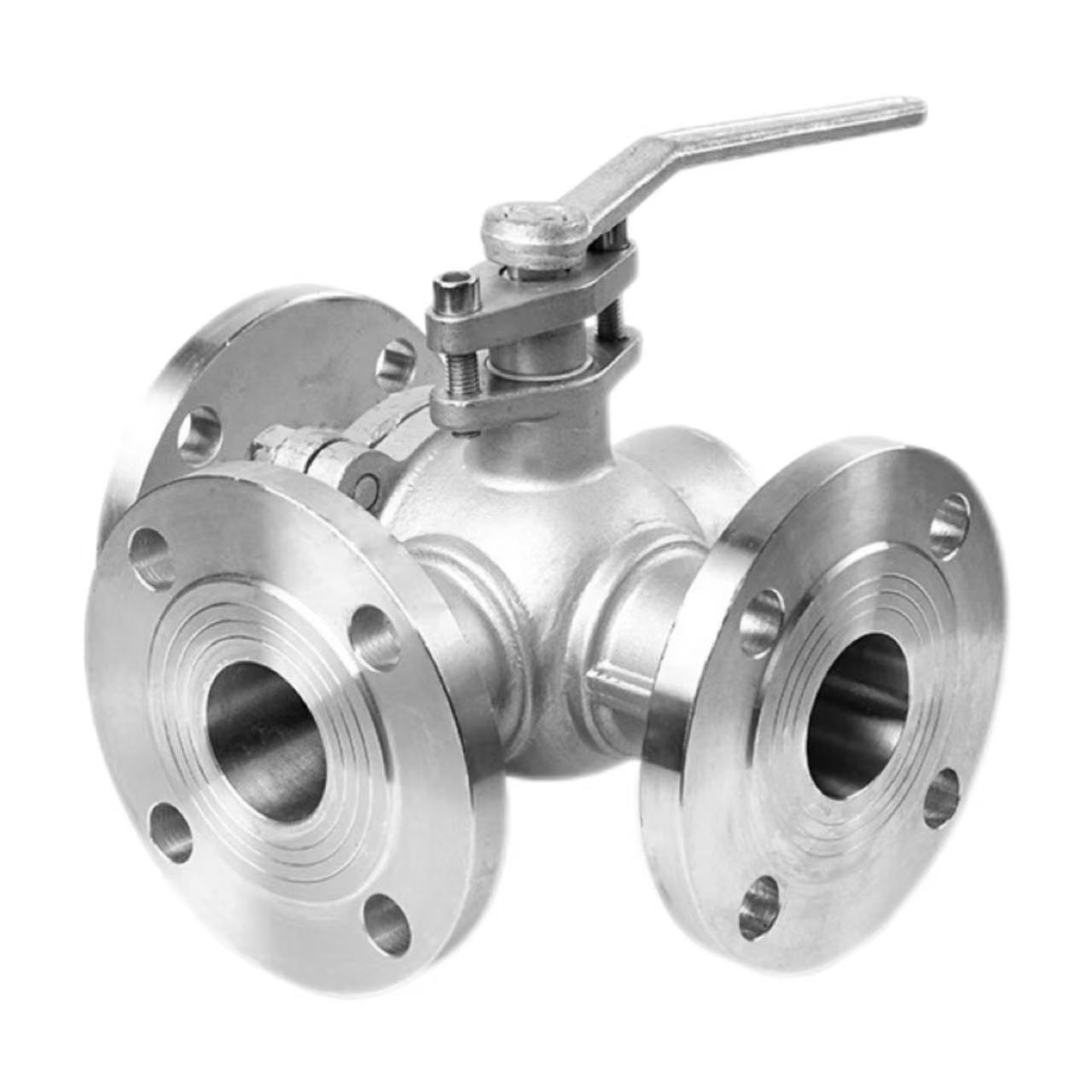

Valv tal-ballun tal-flanġ bi tliet direzzjonijiet

Prinċipju ta' Ħidma

Il-prinċipju tax-xogħol tal-valv tal-ballun tal-flanġ bi tliet direzzjonijiet reżistenti għall-korrużjoni tal-fabbrika Shenchi huwa bbażat fuq il-kanali f'forma ta 'L jew forma ta' T maqtugħa fil-ballun. Il-ballun jitqiegħed fiċ-ċentru tal-korp tal-valv u mdawwar b'manku. Meta l-ballun idur, il-kanali jallinjaw ma 'jew iħallsu minn portijiet tal-valv differenti, jirrealizzaw il-bidla, l-għaqda jew il-qsim tad-direzzjoni tal-fluss medju.

Boċċa f'forma ta' L:

 It-tidwir ta '90 ° jippermetti li l-medju jaqleb mid-daħla għal kwalunkwe żbokk, adattat għar-rivers ta' xenarji b'daħla waħda u żewġ ħwienet jew żewġ daħliet u żbokk wieħed, bħal alternattivament li jforni likwidu għal żewġ reatturi.

Boċċa f'forma ta' T:

It-tidwir ta '180 ° jippermetti li t-tliet portijiet kollha jiġu konnessi simultanjament jew kwalunkwe żewġ portijiet li jiġu interkonnessi, adattati għat-taħlit ta' żewġ midja u mbagħad outputting (għaqda), jew qsim ta 'midja waħda f'żewġ outputs (qsim), bħal f'sistemi ta' taħlit ta 'ilma sħun u kiesaħ tal-arja kondizzjonata.

Parametri tal-Prodott:

Isem tal-Prodott: Valv tal-ballun bil-flanġ bi tliet direzzjonijiet	Speċifikazzjonijiet: (1/8"-4") DN6-DN100
Pressjoni Nominali: PN16	Materjal tal-Korp: WCB, SUS304 (CF8), SUS316L (CF3M)
Standards: ANSI, BS, DIN, ISO, JIS	Temperatura Applikabbli: -20℃ ~ +150℃ (standard), sa +350℃ (temperatura għolja), sa -196℃ (temperatura baxxa)
Materjal tal-metall intern: WCB, SUS304 (CF8), SUS316L (CF3M)	Temperatura medja: Temperatura għolja, temperatura baxxa, temperatura medja, temperatura normali
Metodu ta 'Tħaddim: Manwal	Siġilli: EPDM, PPL
Metodu ta 'Konnessjoni: Konnessjoni tal-flanġ	Applikazzjonijiet: Ilma, arja, gass, żejt, likwidi, eċċ.
Oriġini: iċ-Ċina	Kampjun: Kampjuni disponibbli

Vantaġġi tal-Konnessjoni tal-Fanġ:

Shenchi 3-way flanged ball valves jutilizzaw konnessjonijiet flanġ. Meta mqabbel ma 'konnessjonijiet bil-kamin, il-konnessjonijiet tal-flanġ joffru reżistenza għall-pressjoni ogħla; il-klassifikazzjoni PN16 tista 'tiflaħ b'mod stabbli pressjoni ta' 1.6MPa. Iż-żarmar huwa konvenjenti, li jiffaċilita l-ispezzjoni u l-manutenzjoni regolari tal-pipeline. Is-siġillar affidabbli huwa żgurat; is-siegla tal-flanġ u l-boltijiet jaħdmu flimkien biex jeliminaw ir-riskju ta 'tnixxija. Adattat għal pipelines b'dijametru kbir; għal dijametri 'l fuq minn DN50, fejn il-konnessjonijiet bil-kamin huma diffiċli, il-flanġijiet huma l-għażla standard. Shenchi, manifattur Ċiniż tal-valv tal-ballun bil-flanġ bi 3-way, joffri flanġijiet li jikkonformaw mal-istandards ANSI, BS, DIN, u JIS, li jissodisfaw il-ħtiġijiet tal-klijenti globali.

Il-Punt Ewlenin tal-Installazzjoni 1: Allinjament tal-Flanġ

Allinjament tal-ħanek Meta tinstalla l-valv tal-ballun tal-flanġ bi tliet direzzjonijiet Shenchi, l-uċuħ tal-flanġ għandhom ikunu allinjati. Iż-żewġ flanġijiet għandhom ikunu paralleli u konċentriċi, bid-devjazzjoni ma taqbiżx il-firxa permissibbli tas-siegla tal-flanġ. L-allinjament tal-bolt li jisforza se jikkawża deformazzjoni tal-korp tal-valv, li jaffettwa r-rotazzjoni tal-ballun u l-prestazzjoni tas-siġillar. Wara l-allinjament, is-siegla għandha titqiegħed fiċ-ċentru u m'għandhiex tiġi kkumpensata. Valv tal-ballun tal-flanġ bi prezz baxx bi tliet direzzjonijiet ma jikkorrispondix għal kwalità baxxa; Il-prodotti Shenchi joffru preċiżjoni għolja u installazzjoni aktar faċli. Il-valvoli tal-ballun tal-flanġ bi tliet direzzjonijiet reżistenti għall-korrużjoni għandhom finituri tal-wiċċ tal-flanġ li jissodisfaw l-istandards, u jiżguraw siġillar aktar affidabbli.

It-Tieni Punt ta 'Installazzjoni: Issikkar tal-boltijiet

Il-boltijiet tal-flanġ għandhom jiġu ssikkati djagonalment fi stadji. Applika t-torque gradwalment fi 2-3 stadji, wara sekwenza djagonali ta '180°. Tissikkax naħa waħda f'daqqa, inkella pressjoni irregolari fuq is-siegla toħloq kanali ta 'tnixxija. It-torque tal-bolt għandu jilħaq il-valuri standard; issikkar żżejjed jagħmel ħsara lill-ħanek jew il-boltijiet, filwaqt li l-issikkar baxx jirriżulta f'siġillar insuffiċjenti. Shenchi 3-way flanġ valv tal-ballun fabbrika tipprovdi tabella tat-torque rakkomandat għall-installaturi biex jirreferu għaliha. Dawn il-punti ta 'installazzjoni huma kruċjali biex jiżguraw tħaddim fit-tul tal-valv mingħajr tnixxija; jekk jogħġbok segwi strettament l-ispeċifikazzjonijiet.

Punt ta' Installazzjoni 3: Appoġġ u Tindif tal-Pipeline

Qabel l-installazzjoni, in-naħa ta 'ġewwa tal-pipeline għandha titnaddaf biex tneħħi gagazza tal-iwweldjar, lima tal-ħadid, ramel, u impuritajiet oħra. Oġġetti barranin li jidħlu fil-kavità tal-valv jistgħu jobrox il-ballun jew is-siġilli, li jwasslu għal tnixxijiet. Il-pipeline għandu jkun appoġġjat b'mod indipendenti; il-valv m'għandux iġorr il-piż tal-pipeline. Il-valvoli tal-ballun tal-flanġ tat-tee ta 'dijametru kbir huma tqal; sussidenza tal-pipeline jistgħu jiġbdu l-ħanek off-center, jagħmlu ħsara lis-siġill. Il-valvoli tal-ballun tal-flanġ tat-tee reżistenti għall-korrużjoni huma magħmula minn materjali WCB, SUS304, jew SUS316L, b'qalba tal-valv tar-ram jew tal-istainless steel. Wara li tlesti l-punti ta 'installazzjoni, il-manku għandu jdur liberament mingħajr iġġamm; il-valv imbagħad ikun lest għall-użu.
