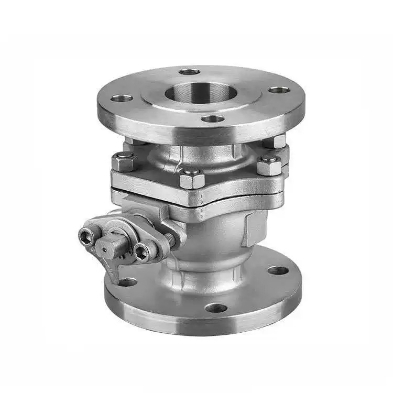

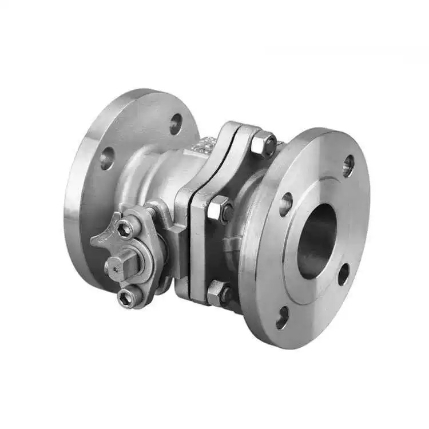

Valv tal-ballun bil-flanġ standard Amerikan

Prinċipju ta' ħidma

Il-fluss tal-midja huwa kkontrollat ​​billi ddawwar il-ballun 90 °.

Toqba permezz ta 'l-istess dijametru bħall-pajp tinsab fiċ-ċentru tal-ballun. Meta l-manku jew l-attwatur idawwar il-ballun 90 ° sakemm it-toqba minn ġewwa tallinja ma 'l-assi tal-pajp, il-midja tiċċirkola liberament mingħajr xkiel, il-valv ikun miftuħ għal kollox, u r-reżistenza tal-fluss hija kważi żero. Meta l-ballun idur 90° ieħor sakemm it-toqba minn ġewwa tkun perpendikolari mal-pajp, il-wiċċ sferiku solidu jimblokka kompletament il-passaġġ, il-valv jagħlaq, u jinkiseb għeluq affidabbli.

Il-Valv tal-Ball Flanġjat Standard Amerikan jadotta disinn ta 'siġillar bidirezzjonali, li jippermetti li l-midja tidħol minn kwalunkwe direzzjoni mingħajr restrizzjonijiet tad-direzzjoni tal-fluss. Siġilli rotob (PTFE/PPL) jiksbu tnixxija żero, filwaqt li siġilli iebsin huma adattati għal temperatura għolja u pressjoni għolja. Iċ-zokk tal-valv għandu struttura kontra l-blowout biex tiżgura s-sigurtà u l-affidabbiltà taħt pressjoni għolja. Il-valvi tal-ballun tal-flanġ standard Shenchi ASME huma manifatturati strettament skont l-istandards API 608, li joffru tħaddim ta 'malajr u siġillar issikkat, li jagħmluhom valvoli ta' għeluq ideali għal pipelines standard ASME fl-industriji taż-żejt, kimiċi u tal-gass naturali.

Parametri tal-Prodott

Isem tal-Prodott: Valv tal-Ball Flanġ Standard Amerikan	Pecifications: (1/8"-4") DN6-DN100
Pressjoni Nominali: PN16	Materjal tal-Korp: WCB, SUS304 (CF8), SUS316L (CF3M) Materjal tal-Korp: WCB, SUS304 (CF8), SUS316L (CF3M)
Standards: ANSI, BS, DIN, ISO, JIS	Temperatura Applikabbli: -20℃ ~ +150℃ (normali), sa +350℃ (temperatura għolja), sa -196℃ (temperatura baxxa)
Materjal tal-metall intern: WCB, SUS304 (CF8), SUS316L (CF3M)	Temperatura medja: Temperatura għolja, temperatura baxxa, temperatura medja, temperatura normali
Metodu ta 'Operazzjoni: Manua	Siġilli: EPDM, PPL
Metodu ta 'Konnessjoni: Konnessjoni tal-flanġ	Applikazzjonijiet: Ilma, arja, gass, żejt, likwidi, eċċ.
Oriġini: ChinaOrigin: ChinaOrigin: ChinaOrigin: China	Kampjun: Kampjuni disponibbli

L-Istruttura Ewlenija u l-Għolja tad-Disinn

Il-Valvoli tal-Ball Flanġjati Standard Amerikani ta 'kwalità għolja ta' Shenchi għandhom struttura ċentrali li tinkludi l-korp tal-valv, il-ballun, iz-zokk u s-siġilli tas-sedil. Il-ballun jista 'jkun jew disinn tal-ballun li jżomm f'wiċċ l-ilma (DN50 u taħt) jew disinn tal-ballun fiss (DN50 u 'l fuq). It-toqba minn ġol-ballun taqbel mad-dijametru ta 'ġewwa tal-pajp, li tirriżulta f'reżistenza tal-fluss kważi żero meta tkun miftuħa għal kollox. Struttura ta 'kontra l-blowout taz-zokk ma tħallix liz-zokk jittajjar taħt pressjoni għolja. Apparat anti-statiku jiżgura konduttività bejn il-ballun u zokk, u jipprevjeni l-akkumulazzjoni tal-elettriku statiku. Għall-valvoli tal-ballun tal-flanġ ASME bi kwotazzjonijiet disponibbli, Shenchi jipprovdi tabelli dettaljati tal-parametri tekniċi biex jiffaċilitaw l-għażla preċiża tal-mudell u l-kalkolu tal-baġit għall-klijenti.
