Bulkhead Barbed Armar

Shenchi jintroduċi Bulkhead Barbed Fittings ta 'kwalità għolja, iddisinjati speċifikament biex iwasslu l-pajpijiet permezz ta' pannelli tat-tagħmir filwaqt li jipprovdu siġillar affidabbli. Magħmul mir-ram, SUS304, u azzar li ma jissaddadx SUS316L, dawn il-fittings joffru reżistenza qawwija għall-korrużjoni u huma adattati għal firxa wiesgħa ta 'kundizzjonijiet tax-xogħol.

Struttura tal-Prodott

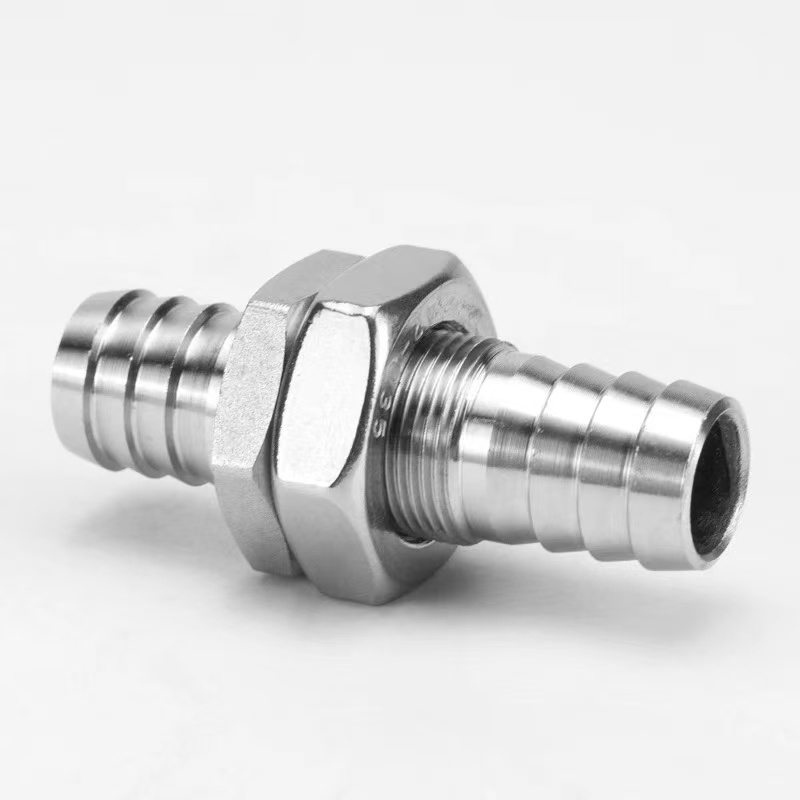

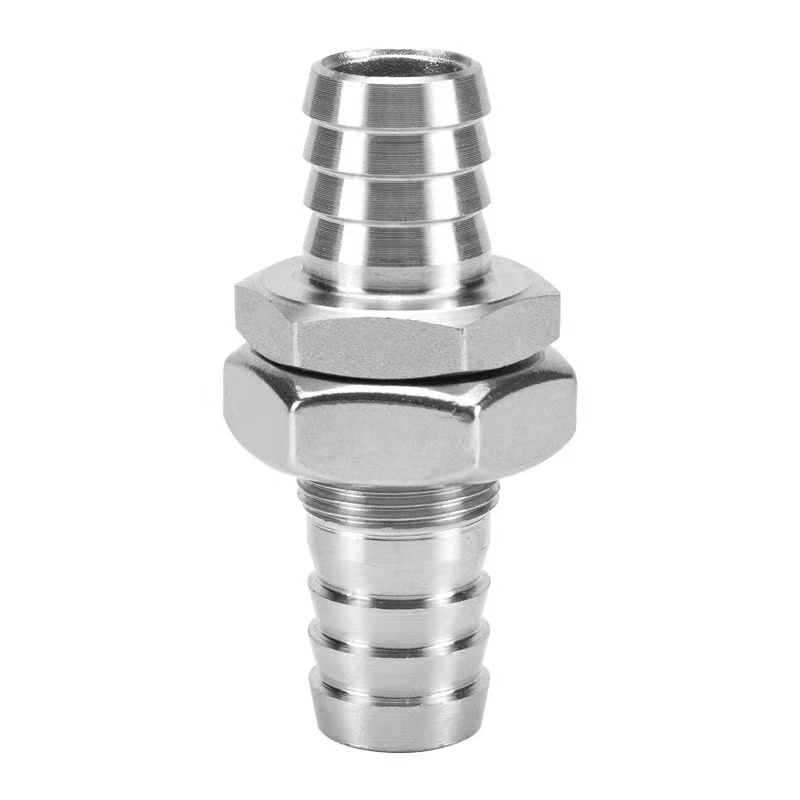

L-istruttura tal-Armar Barbed tal-Paratija tinkludi ħjut tal-paratija, ġewż tal-qfil, u konnessjonijiet tal-pajp imxewwek. Waqt l-installazzjoni, hija meħtieġa biss toqba tal-pannell; l-issikkar tal-ġewż itemm il-proċess ta 'twaħħil u siġillar.

It-tarf imxewwek għandu disinn ta 'kanal kontra ż-żlieq, li jiżgura konnessjoni sigura meta jintuża ma' morsa tal-pajp. Dawn il-fittings jintużaw ħafna f'kabinetti tal-kontroll, tagħmir għat-trattament tal-ilma, strumenti mediċi, u oqsma oħra relatati.

Speċifikazzjonijiet tal-Prodott

Vantaġġi Strutturali

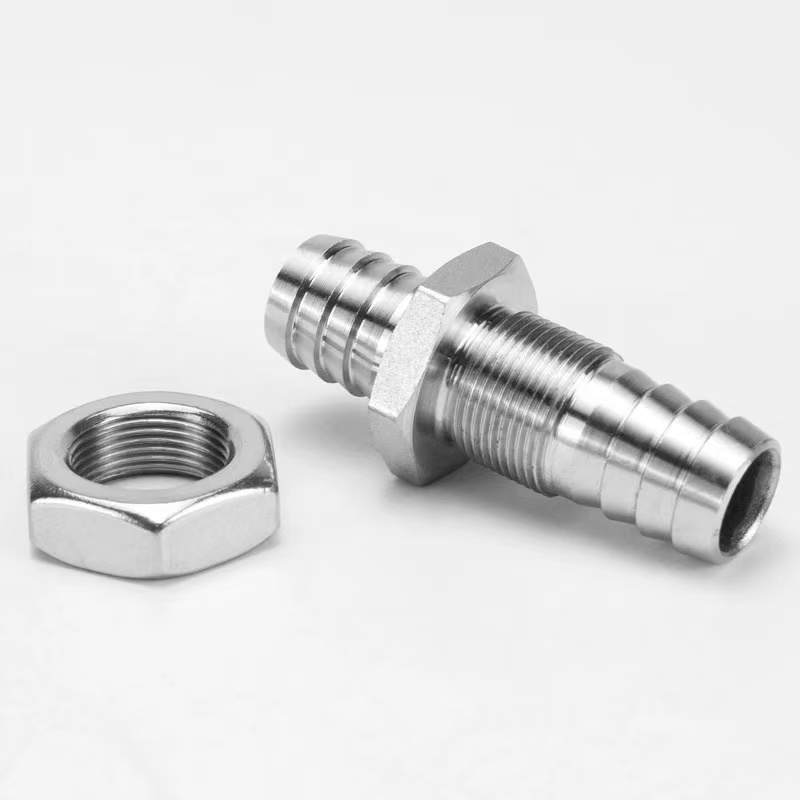

Il-Bukhead Barbed Fitting huwa twaħħil tal-pajp iddisinjat speċifikament biex iwassal pajpijiet permezz ta 'pannelli ta' tagħmir, kompartimenti, jew paratiji filwaqt li jipprovdi siġillar fiss. L-istruttura ewlenija tagħha tinkludi sezzjoni tal-ħajt tal-paratija, skorfina ta 'qfil, siegla tas-siġillar, u konnessjoni ta' pajp imxewwek. Waqt l-installazzjoni, trid issir biss toqba tad-dijametru korrispondenti fuq il-pannell. Is-sezzjoni tal-ħajta tat-twaħħil tgħaddi mit-toqba, u l-iskorfina tiġi ssikkata min-naħa opposta biex jitlesta l-proċess ta 'twaħħil u siġillar.

1. Struttura tat-twaħħil tal-paratija:It-tul tas-sezzjoni tal-ħajt huwa adattat għall-ħxuna tal-pannelli komuni. Ladarba l-iskorfina tal-qfil tiġi ssikkata, tifforma fissazzjoni riġida mal-pannell, u tiżgura li t-twaħħil jibqa' sikur anke taħt forzi esterni tal-ġbid.

2. Konnessjoni tal-Manka Barbed:Wieħed jew iż-żewġ naħat tal-pannell għandhom snien għax-xejn imxewwek biex jiddaħħlu l-pajp u jiffurmaw konnessjoni ssiġillata b'morsa tal-pajp. It-tarf imxewwek jadotta disinn ta 'kanal doppju kontra ż-żlieq, li joffri reżistenza tal-ġbid ogħla b'mod sinifikanti minn fittings ordinarji.

3. Sistema ta’ Ssiġillar:Gaskits tal-gomma jew O-rings huma pprovduti fuq iż-żewġ naħat tal-pannell. Meta l-ġewż jiġi ssikkat, is-siegla tas-siġillar tiġi kkompressata, u tikseb siġillar li ma jgħaddix ilma u mit-trab fil-ftuħ tal-pannell, bi klassifikazzjoni ta 'protezzjoni sa IP65 jew ogħla.

Metodu ta 'Installazzjoni

Il-Fittings Barbed Bulkhead durabbli ta 'Shenchi huma faċli biex jiġu installati. Konnessjoni sigura u ssiġillata tista’ tinkiseb f’sitt passi biss:

Pass 1: Tħejjija tat-Toqba tal-Panew

Agħmel toqba tonda korrispondenti fuq il-pannell ibbażata fuq id-dijametru ta 'barra tas-sezzjoni tal-ħajta. Kun żgur li t-tarf tat-toqba huwa lixx u bla burr biex tevita li ssir ħsara lis-siegla tas-siġillar.

Pass 2: Installa s-Siegla tal-Issiġillar

Żerżaq is-siegla tas-siġillar EPDM inkluża fuq is-sezzjoni tal-ħajta, agħfasha mal-bażi tat-twaħħil. Jekk ikun meħtieġ is-siġillar fuq iż-żewġ naħat tal-pannell, poġġi siegla waħda fuq kull naħa.

Pass 3: Daħħal Permezz tal-Panew

Daħħal is-sezzjoni tal-ħajta fit-toqba minn naħa waħda tal-pannell, u tiżgura li l-bażi tat-twaħħil tikkuntattja l-pannell mal-gasket tas-siġillar bejniethom.

Pass 4: Issikka l-Ġewż tal-qfil

Invita l-iskorfina tal-qfil fuq is-sezzjoni tal-ħajta min-naħa opposta tal-pannell, u gradwalment issikkaha b'wrench. Torque rakkomandat: 5–8 N·m għal materjali tar-ram u 8–12 N·m għall-istainless steel. Żomm il-korp tat-twaħħil wieqaf waqt l-issikkar.

Pass 5: Qabbad il-Manka

Agħżel speċifikazzjoni fejn id-dijametru ta 'barra tal-barb ikun 0.5–1 mm akbar mid-dijametru ta' ġewwa tal-pajp. Daħħal il-pajp vertikalment fuq it-tarf imxewwek sakemm jilħaq il-bażi. Għal applikazzjonijiet ta 'pressjoni għolja, uża morsa tal-pajp tal-istainless steel u waħħalha bejn it-tieni u t-tielet barbs.

Pass 6: Test tal-Integrità tas-Siġill

Wettaq test tal-pressjoni statika f'1.5 darbiet il-pressjoni tax-xogħol. Jekk ma jkunx hemm tnixxija għal tliet minuti, l-installazzjoni hija kwalifikata.
